真空发生器在3C电子产品领域的广泛应用

真空发生器在3C电子产品（计算机、通信、消费电子）领域的应用主要集中在生产制造环节，通过高效、精准的真空吸附和搬运，满足产品小型化、高精度和自动化需求。以下是典型应用场景和技术特点：

1. 精密元件的搬运与组装

应用场景：

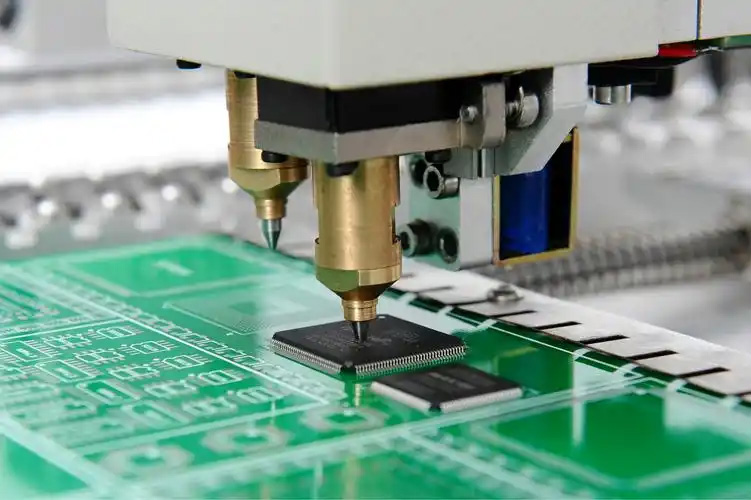

SMT贴片：在PCB（印刷电路板）生产中，真空发生器驱动的吸嘴精准吸附电容、电阻、芯片等微型元件，实现高速贴装（如贴片机）。

屏幕/镜头组装：搬运脆弱的显示屏（如OLED）、摄像头镜片，避免划伤或污染。

电池安装：吸附锂电池等易变形部件，确保无损伤定位。

技术优势：

无接触吸附，避免机械夹持导致的变形或静电损伤。

快速响应（毫秒级启停），适配高速生产线（如每分钟数千次的贴片操作）。

2. 自动化测试与检测

应用场景：

功能测试：吸附手机外壳或主板，固定在测试工位进行气密性、按键耐久性测试。

光学检测（AOI）：真空吸附PCB板保持稳定，配合摄像头扫描缺陷。

技术优势：

稳定固定高精度工件（如微米级公差），减少振动干扰。

3. 清洁与包装

应用场景：

除尘清洁：吸附电子产品表面的微小颗粒（如芯片封装前清洁）。

真空包装：对精密电子元件（如传感器）进行防氧化包装。

技术优势：无油设计，避免污染敏感元件（如光学传感器）。

4. 特殊工艺处理

应用场景：

激光雕刻/打标：真空吸附固定手机外壳、金属配件，确保雕刻位置精准。

3D打印支撑：在电子外壳3D打印中固定基板，防止翘曲。

技术特点与行业适配性

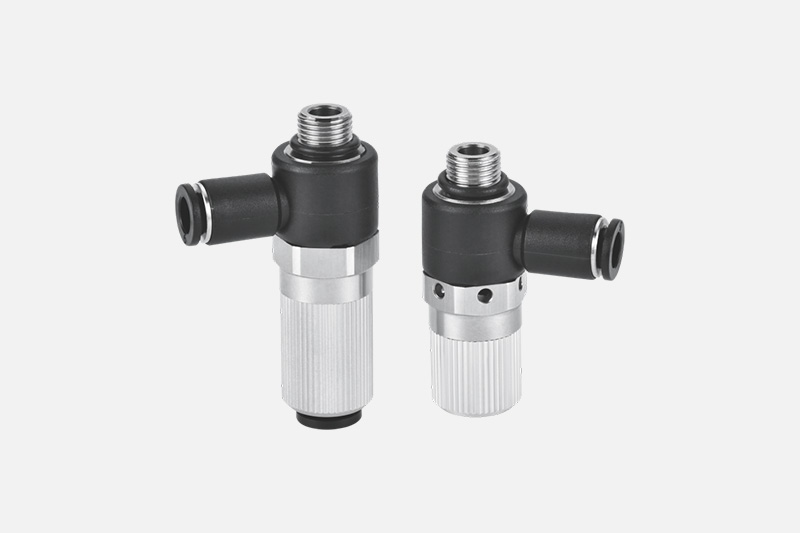

小型化与轻量化：紧凑型真空发生器（如文丘里管式）可集成到机械臂末端，适应狭窄空间（如智能手表组装）。

节能与低噪音：电动真空发生器（如压电式）比传统气动更节能，适合洁净车间环境。

智能控制：集成压力传感器和PLC，实时调节吸力（如搬运不同厚度的柔性电路板）。

行业案例

苹果/华为生产线：使用真空吸附机器人搬运手机玻璃盖板。

三星半导体：在芯片封装环节真空固定晶圆。

无人机电机装配：真空吸爪精准安装微型电机转子。

未来趋势

协作机器人（Cobot）集成：真空发生器与柔性夹爪结合，适应多品种小批量生产。

IoT监控：通过实时数据反馈优化吸附参数，提升良品率。

真空发生器在3C领域的核心价值在于以非接触、高可靠的方式实现微精密制造，随着电子产品进一步微型化，其应用将更广泛。深圳市禾澄智能科技有限公司是一家从事真空抓取产品（真空发生器、真空吸盘和吸具等）的研发、生产、销售的制造服务型企业，以客户需求为核心，提供从选型设计、系统集成到售后支持的一站式服务，电话：181-2638-7115 雷先生。
